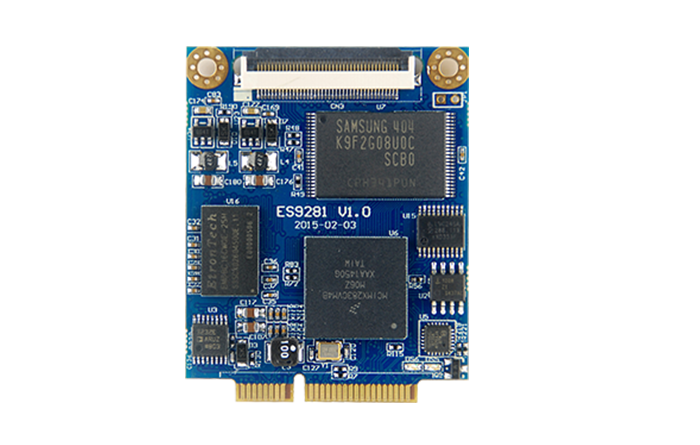

PCIe接口小尺寸工控主板——FS9281
FS9281工控主板采用ARM926FS-J CPU，主频454MHz，板载128MB DDR2 + 256MB FLASH，预装Linux / 正版WinCE 6.0，外形尺寸40mm×50mm、接口采用标准PCIe规格，主板与底板间高度仅为5.5mm，适用于对结构尺寸敏感的工业设备
主板技术指标
| 核心单元 | 显示单元 |
|
● ARM9工业级CPU（iMX283），主频454MHz ● 128MB DDR2系统内存，用户可用空间约100MB ● 256MB FLASH存储器，用户文件空间大于160MB ● 1路USB主控口，支持U盘即插即用 ● SD卡接口，支持SDHC格式存储（最大32GB） ● 实时时钟RTC，具有时间数据掉电保护 ● 硬件看门狗（WDT），防止系统死锁 |
● 缺省配置为TFT彩色LCD接口（RGB各6-bit + 同步时钟信号） ● 彩色显示，分辨率从480×272至1024×768均可配置（使用CN3） ● 支持4线制电阻触摸屏 ● 独立LCD显示接口，标准40芯FPC插座（0.5mm间距） |
| 串口通讯配置 | 其他通讯接口 |
|
● 6路标准UART串口，其中用户可用串口5路，波特率可达3Mbps COM2支持RTS/CTS硬件流控 COM3为3线制串口，RS232电平 COM4 - COM5为3线制串口，TTL电平 COM6为3线制串口，TTL电平，与GPIO复用管脚 ● 调试串口固定参数：115200bps、8-N-1 |
● 1路以太网接口，10M/100M自适应 ● 1路USB 高速主控接口（HOST） ● 1路USB OTG接口，支持微软的ActiveSync通讯协议 ● 1路I2C接口，主控模式，最高波特率400kbps，与GPIO复用管脚 ● 1路SPI接口，主控半双工模式，最高波特率10Mbps，与GPIO复用管脚 ● 2路PWM输出，每路输出频率、占空比均可独立设置，与GPIO复用管脚 ● 支持USB虚拟串口功能 ● 支持USB外接3G网卡 |
| 数字及模拟监控单元 | 电源及模块机械参数 |
|
● 12位通用GPIO0 – GPIO11，输入输出独立可控 ● 支持对主板环境温度、供电电压的实时监测 |
● 供电电压：+5V±5%，平均工作电流130mA ● 工作温度：-10℃至60℃；工业级（-40℃至80℃）可选 ● 模块外形尺寸：40mm×50mm，板到板高度：5.5mm ● 标准52芯miniPCIe接口，连接可靠，拔插方便 ● 可拔插机械特性，保证产品的高度可维护性 |
