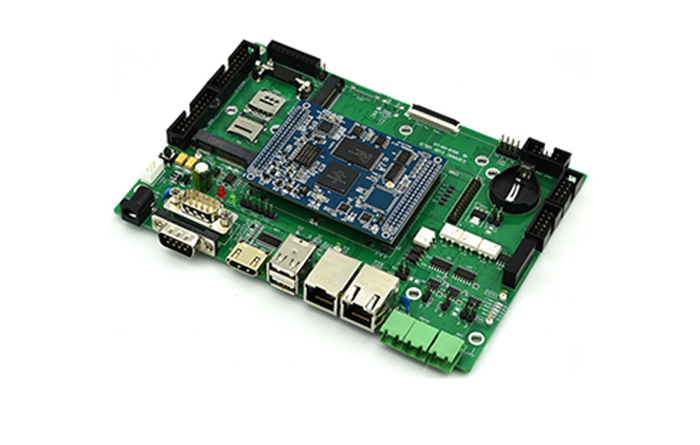

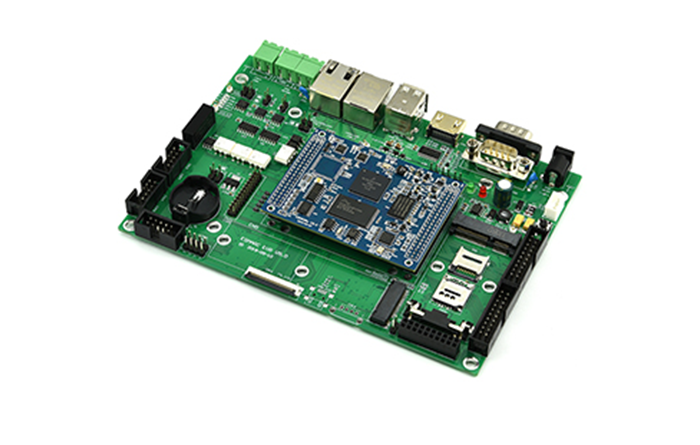

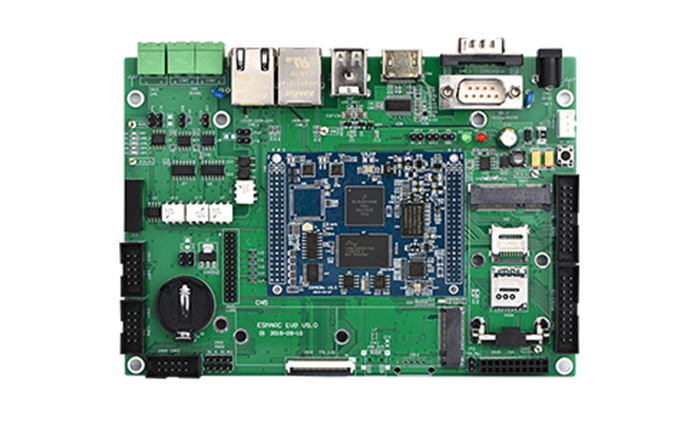

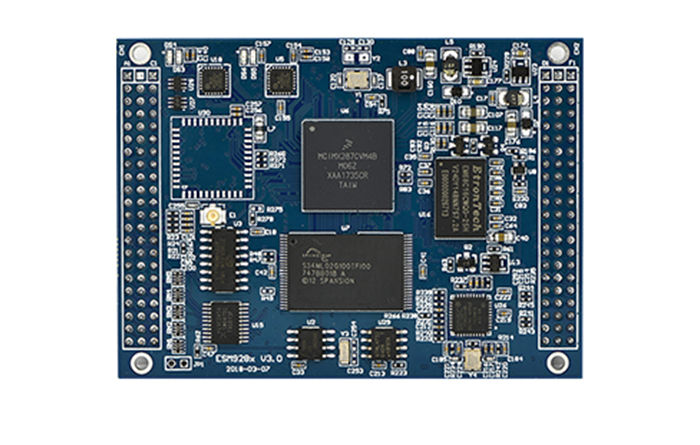

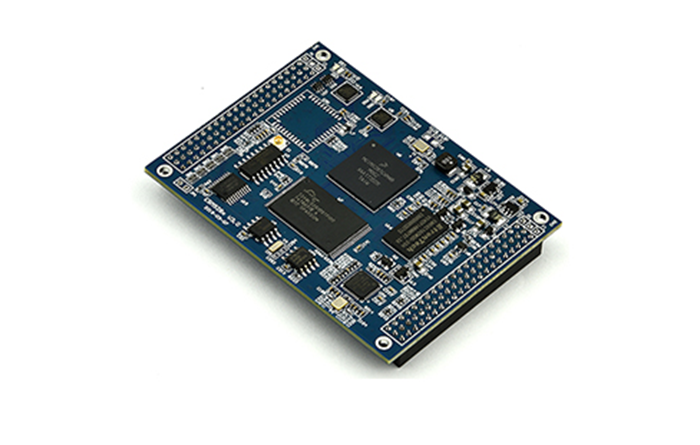

低成本工控主板——FSM928x
FSM928x系列工控主板采用ARM926FS-J CPU，主频454MHz，板载128MB DDR2 + 256MB FLASH，预装Linux / 正版WinCE 6.0，适合低成本应用
主板技术指标
| 核心单元 | 显示单元 |
|
● ARM926ES-J CPU，454MHz（NXP i.MX283 / i.MX287） ● 128MB DDR2系统内存，用户可用空间大于110MB ● 256MB FLASH存储器，用户文件空间大于128MB ● 支持外部SD卡（SDHC）、U盘的大容量数据存储 ● 独立实时时钟RTC，具有掉电保护功能 ● 硬件看门狗（WDT），防止系统死锁 ● 专用调试串口（115200，8-N-1） |
● TFT彩色LCD接口，18-bit并行RGB格式 ● 分辨率从320×240至1024×768均可支持 ● 支持4线制电阻触摸屏 |
| 通讯接口配置 | 通用数字IO |
|
● 2路以太网接口，10M/100M自适应 ● 2路CAN总线接口，与GPIO复用管脚 ● 5路标准UART串口，波特率可达3Mbps ● 1路I2C接口，主控模式，最高波特率400kbps ● 1路4线SPI接口，主控全双工，最高波特率12Mbps ● 4路USB 高速主控接口（HOST），支持虚拟串口设备 ● 1路USB OTG接口 |
● 32位通用GPIO0 – GPIO31，各位方向独立可控 ● 部分GPIO与系统的部分标准接口复用管脚 ● 部分GPIO与SD接口复用管脚 ● GPIO24、GPIO25支持外部中断触发功能，上升沿有效 ● 3.3V LVCMOS电平 ● 上电/复位后，GPIO缺省模式为数字输入 |
| 其他功能接口 | 电源及模块机械参数 |
|
● 主板电源电压及主板温度测量 |
● 供电电压：+5V±10%，典型工作电流：200mA ● RTC后备电池电压：3.0V ● 工作温度：-10℃至60℃；工业级（-40℃至80℃）可选 ● ESMARC架构，主板外形尺寸：74mm×54mm ● 2个3×22芯坚固IDC插座（2mm间距）置于模块的两侧 ● 防插反机制 |
