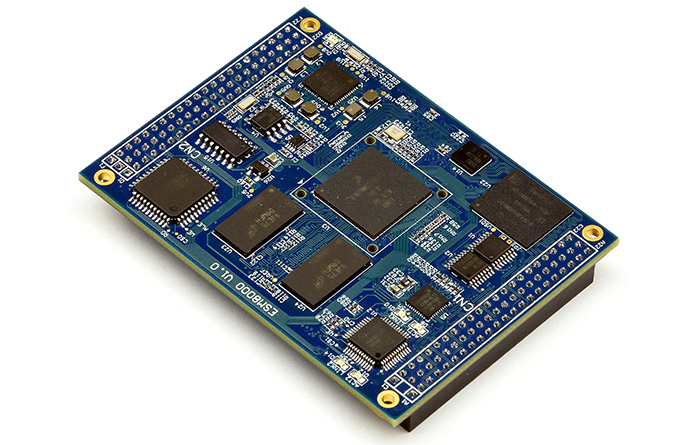

FSM8000系列工控主板

FSM8000系列工控主板采用64位1.6GHz主频四核CPU,板载2GB DDR4 + 16GB eMMC,支持硬件图形加速及视频编解码,带LVDS显示接口和完备的工控接口,预装Linux操作系统,支持多种软件开发


在线咨询

服务热线

0755-83625855

64位四核Linux工控主板——FSM8000

FSM8000系列工控主板采用64位1.6GHz主频四核CPU,板载2GB DDR4 + 16GB eMMC,支持硬件图形加速及视频编解码,带LVDS显示接口和完备的工控接口,预装Linux操作系统,支持多种软件开发


主板技术指标

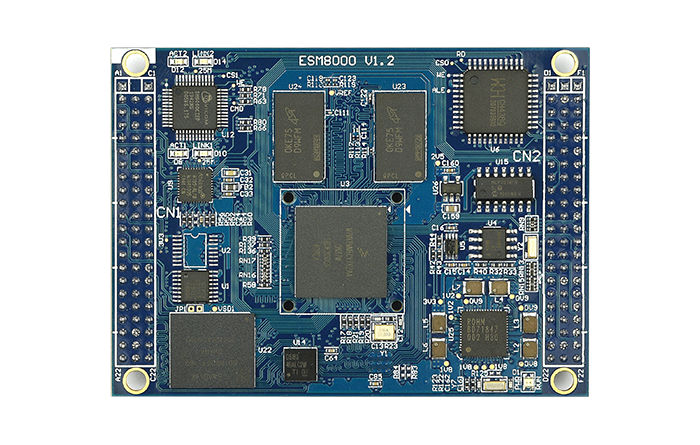

核心单元(ESM8000/ESM8100) 核心单元(ESM8200)

● NXP i.MX8M Mini Quad 64位异构处理器,包含ARM Cortex-A53 x4和ARM Cortex-M4

● ARM Cortex-A53主频1.6GHz,ARM Cortex-M4主频400MHz

● 2GB DDR4系统内存,16GB eMMC高速存储器

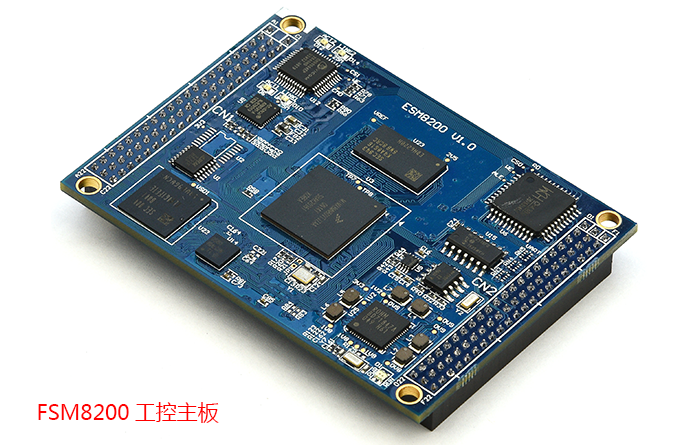

● NXP i.MX8M Nano Quad64位异构处理器,包含ARM Cortex-A53 x4和ARM Cortex-M7

● ARM Cortex-A53主频1.4GHz,ARM Cortex-M7主频600MHz

● 1GB DDR4系统内存,4GB eMMC高速存储器

核心单元(ESM8200-1N0C(ESM8200不带显示版本)) 显示单元

● NXP i.MX8M Nano DualLite 64位异构处理器,包含ARM Cortex-A53 x2和ARM Cortex-M7

● ARM Cortex-A53主频1.4GHz,ARM Cortex-M7主频600MHz

● 1GB DDR4系统内存,4GB eMMC高速存储器

● 18-bit / 24-bit LVDS显示接口,最高分辨率1366x768
● 双通道LVDS可选,适合1920x1080等高分辨率显示屏
● 支持4线制电阻触摸屏,支持电容触摸屏多点触摸
● 多种格式视频硬件编解码,支持1080p60
● 2D/3D图形加速器,支持OpenGL ES 2.0
通讯接口配置 通用数字IO
● 1路千兆以太网接口 + 1路百兆以太网接口
● 2路CAN总线接口,支持CAN2.0B与CAN FD,最高波特率8Mbps,与GPIO复用管脚
● 12路标准UART串口,最高波特率5Mbps
● 1路I2C接口,主控模式,波特率100kbps / 400kbps,与GPIO复用管脚
● 1路SPI接口,主控全双工模式,最高波特率52Mbps,与GPIO复用管脚
● 32位通用GPIO0 – GPIO31,各位方向独立可控
● 部分GPIO与系统的其他功能复用管脚
● GPIO信号作为输入时,支持电平变化中断触发功能
● 上电/复位后,GPIO缺省模式为数字输入
数据存储接口 电源及模块机械参数

● USB2.0主控接口:4路(ESM8000 / ESM8200)/ 3路(ESM8100)

● USB OTG接口1路(ESM8000 / ESM8200)

● PCIe×1高速接口支持M.2 NVMe固态硬盘(仅ESM8100)

● SD卡接口,最大支持32G SDHC格式存储卡(SD卡接口与GPIO复用管脚)

● 供电电压:+5V ± 5%
● 工作温度:工业级-40℃至80℃;商业级0℃至60℃

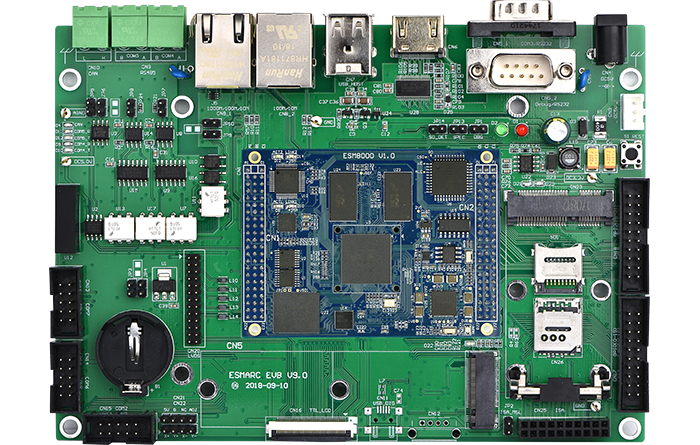

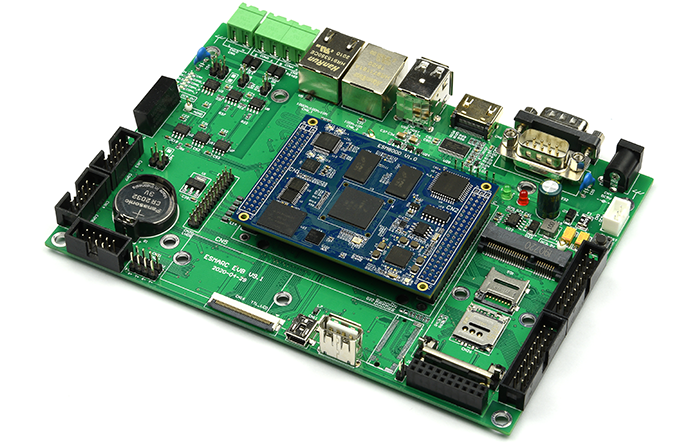

● ESMARC 架构,主板外形尺寸:74mm×54mm
● 2个66芯坚固IDC三排排母(2mm间距)对称分布于模块的两侧
