PCIe接口小尺寸工控主板——FS6801

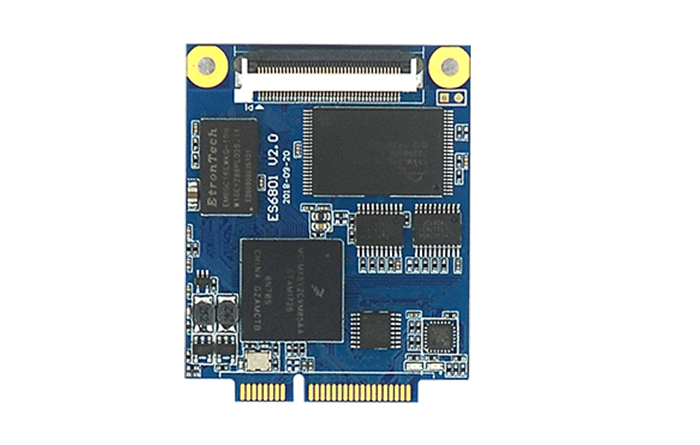

FS6801工控主板采用Cortex-A7 CPU，主频528MHz，板载512MB DDR3 + 256MB FLASH / 4GB eMMC，预装Linux操作系统，外形尺寸为40mm×50mm，主板与底板间高度仅为5.5mm，采用标准的PCIe规格接口，适用于对结构尺寸敏感的工业设备
主板技术指标
| 核心单元 | 显示单元 |
|
● Freescale 528MHz主频的Cortex-A7 CPU i.MX6ULL ● 512MB DDR3系统内存 ● 256MB NandFlash存储器，用户文件空间大于128MB ● 可选支持4GB eMMC存储器（使用eMMC时，不支持NandFlash） ● 1路USB主口，支持U盘即插即用 ● SD卡接口，支持SDHC格式存储（最大32GB） ● 独立实时时钟RTC，具有时间数据掉电保护 ● 硬件看门狗（WDT），防止系统死锁 |
● 缺省配置为TFT彩色LCD接口（RGB各6-bit + 同步时钟信号） ● 彩色显示，分辨率从480×272至1024×768均可配置（使用CN3） ● 支持4线制电阻触摸屏 |
| 串口通讯配置 | 其他通讯接口 |
|
● 7路标准UART串口，其中用户可用串口6路，波特率可达3Mbps ttyS1 / ttyS3 / ttyS4为3线制TTL电平 ttyS2为3线制，RS232 / TTL可选 ttyS5 / ttyS6为3线制TTL电平，与GPIO复用管脚 ● 调试串口固定参数：115200bps，8-N-1 |
● 1路以太网接口，10M / 100M自适应 ● 1路USB 高速主控接口（HOST） ● 1路USB OTG接口 ● 1路I2C接口，主控模式，最高波特率400kbps，与GPIO复用管脚 ● 1路SPI接口，主控半双工模式，最高波特率10Mbps，与GPIO复用管脚 |
| 数字及模拟监控单元 | 电源及模块机械参数 |
|
● 12位通用GPIO0 – GPIO11，输入输出独立可控 ● 支持对主板环境温度、供电电压的实时监测 |
● 供电电压：+5V±5%，平均工作电流130mA ● 工作温度：-10℃至60℃；工业级（-40℃至80℃）可选 ● 模块外形尺寸：40mm×50mm，板到板高度：5.5mm ● PCI-e模块尺寸标准，52芯金手指插件 ● 独立LCD显示接口，FPC0.5-40扁平带线插座 |
