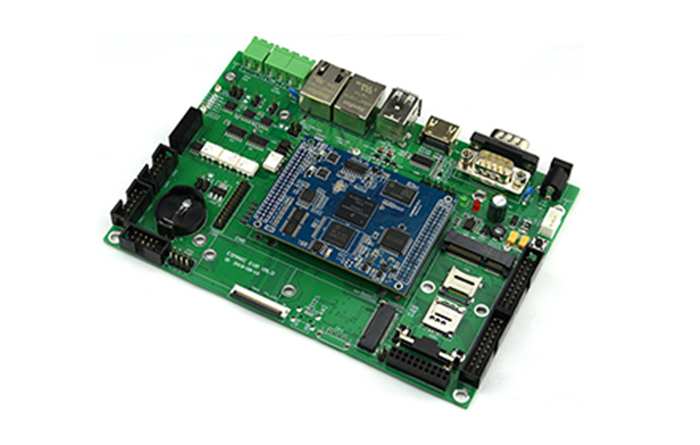

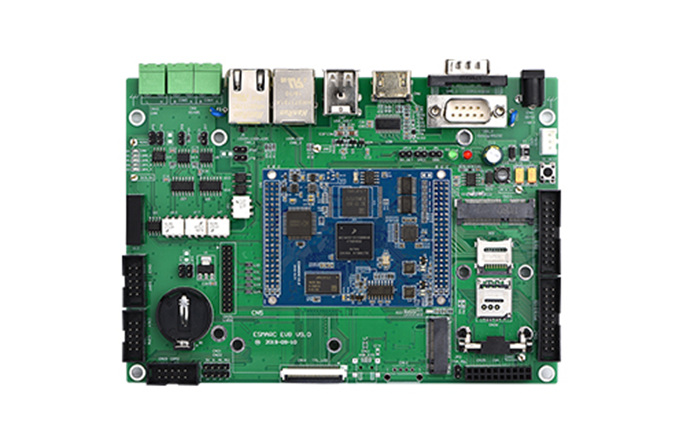

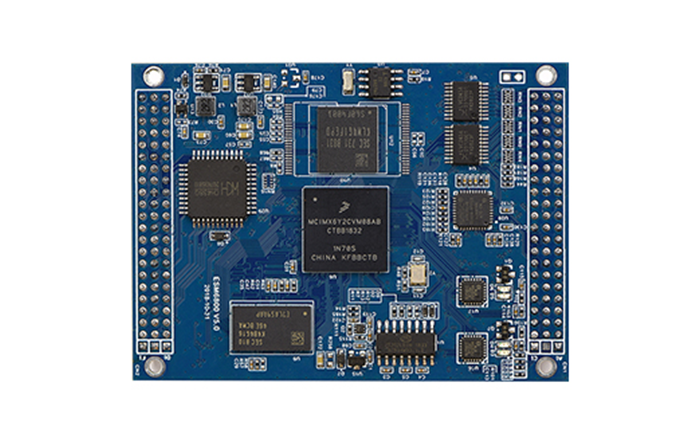

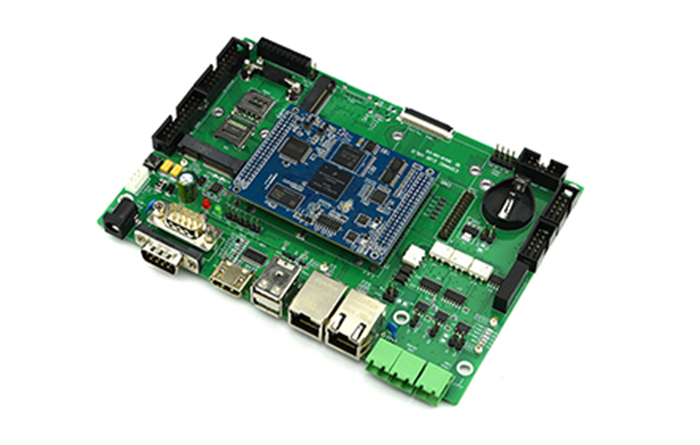

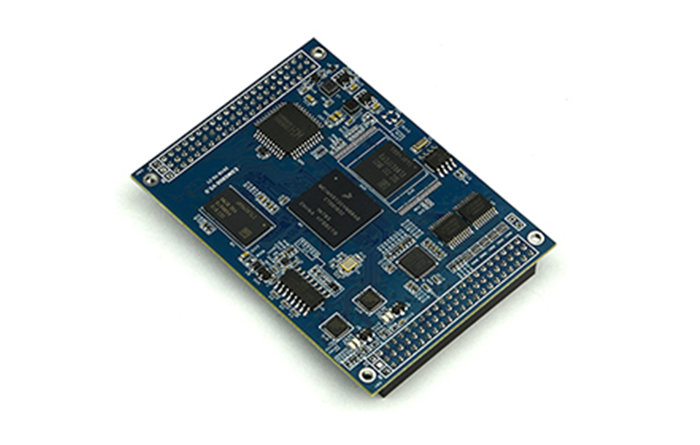

Cortex-A7工控主板——FSM6800
FSM6800工控主板采用Cortex-A7 CPU，主频528MHz / 792MHz，板载512MB DDR3 + 256MB FLASH / 4GB eMMC，预装Linux操作系统，支持Modbus通讯协议，极适合低成本应用
主板技术指标
| 核心单元 | 显示单元 |
|
● Cortex-A7 528MHz / 792MHz（iMX6ULL） ● 512MB DDR3系统内存，用户可用空间约450MB ● 256MB NandFlash或4GB eMMC FLASH存储器 ● 支持外部MicroSD卡，外部U盘作大容量数据存储 ● 独立实时时钟RTC，具有掉电保护功能 ● 硬件看门狗（WDT），防止系统死锁 ● 专用调试串口（115200，8-N-1） |
● TFT彩色LCD接口，18-bit并行RGB ● 分辨率从320×240至1024×768均可支持 ● 支持4线制电阻触摸屏 ● 视频信号输入接口（可选） |
| 通讯接口配置 | 通用数字IO |
|
● 2路以太网接口，10M/100M自适应 ● 2路CAN总线接口 ● 12路标准UART串口 ● 1路I2C接口，主控模式，最高波特率400kbps ● 1路4线SPI接口，主控全双工模式，最高波特率60Mbps ● 4路USB 高速主控接口（HOST） ● 1路USB-OTG接口 |
● 32位通用GPIO0 – GPIO31，各I/O位方向独立可控 ● 支持外部中断触发功能，上升沿有效 ● 3.3V LVCMOS电平 ● 上电/复位后，GPIO缺省模式为数字输入 |
| 电源及模块机械参数 |
|
|
● 工作供电电压：+5V±10% ● 功耗：165mA / DC5V ● RTC后备电池电压：3.0V ● 工作温度：-00℃～60℃/-40℃～80℃可选 ● ESMARC架构，主板外形尺寸：74mm×54mm ● 2个3×22芯坚固IDC插座（2mm间距）置于模块的两侧 ● 防插反机制 |
|
