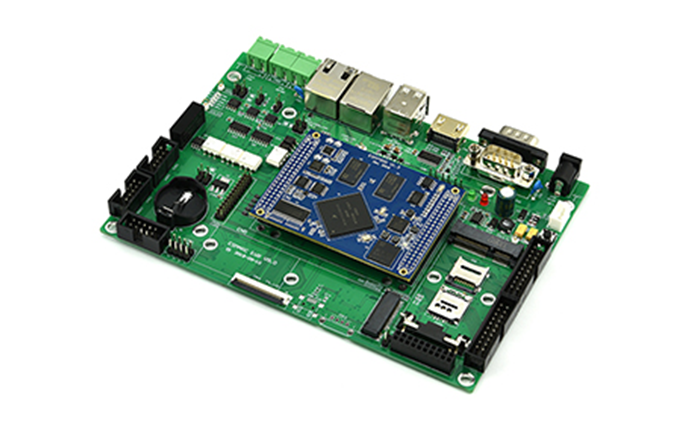

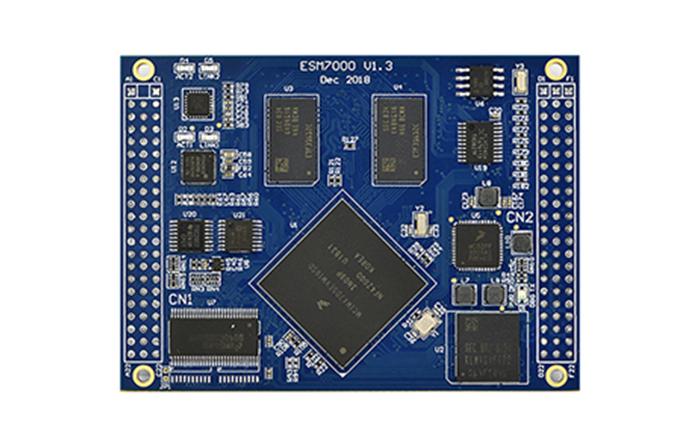

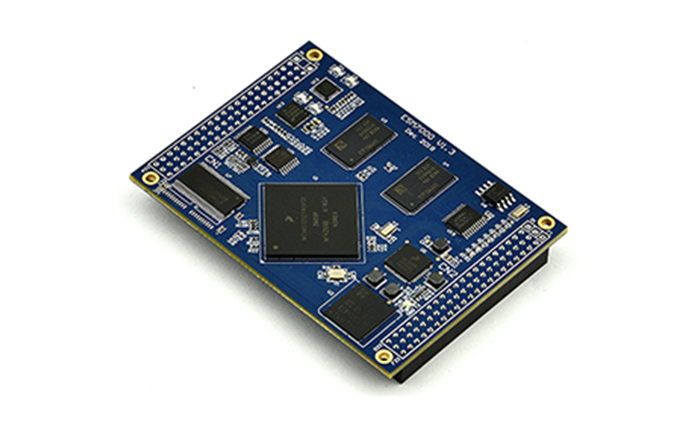

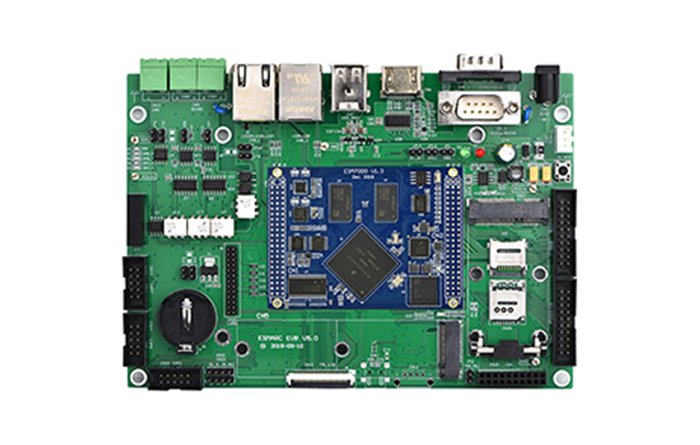

Cortex-A7双核工控主板——FSM7000
FSM7000系列工控主板采用Cortex-A7双核CPU，1GHz主频，板载1GB DDR3 + 4GB eMMC，预装Linux / 正版WEC7，支持千兆网、PCIe总线和高速ISA总线，超低功耗
主板技术指标
| 核心单元 | 显示单元 |
|
● NXP iMX7D Cortex-A7双核处理器 ● CPU主频：1GHz ● 1GB DDR3系统内存，4GB eMMC高速存储器 ● 独立硬件实时时钟(RTC)，掉电时间保护 ● 硬件看门狗（WDT），防止系统死锁 ● 专用调试串口（115200，8-N-1） |
● TFT彩色LCD接口，18-bit 并行RGB或LVDS接口可选 ● 分辨率从320×240至1376×768均可支持 ● 支持4线制电阻触摸屏，支持电容触摸屏多点触摸 |
| 通讯接口配置 | 通用数字IO |
|
● 1路千兆以太网接口 + 1路百兆以太网接口 ● 2路CAN2.0B总线接口，与GPIO复用管脚 ● 6路标准UART串口，最高波特率3Mbps ● 1路I2C接口，主控模式，波特率100kbps / 400kbps，与GPIO复用管脚 ● 1路SPI接口，主控全双工模式，最高波特率52Mbps，与GPIO复用管脚 |
● 32位通用GPIO0 – GPIO31，各位方向独立可控 ● 部分GPIO与系统的其他功能复用管脚 ● GPIO信号作为输入时，支持电平变化中断触发功能 ● 上电 / 复位后，GPIO缺省模式为数字输入 |
| 数据存储接口 | 扩展接口 |
|
● USB2.0主控接口：4路（ESM7000）/ 3路（ESM7100） ● USB接口支持U盘即插即用 ● USB OTG接口，支持WEC7的ActiveSync远程工具（仅WEC7版ESM7000） ● PCIe×1高速接口支持M.2 NVMe固态硬盘（仅Linux版ESM7100） ● SD卡接口，最大支持32G SDHC格式存储卡（SD卡接口与GPIO复用管脚） |
● 精简ISA总线，由8位地址数据总线及若干控制信号组成 ● 精简ISA总线数据读写速率：常规异步模式 > 4MB/s，同步模式 > 11MB/s ● 8路模拟AD输入可选，信号输入为单端1.8V，AD分辨率12bit |
| 电源及模块机械参数 |
|
|
● 供电电压：+5V ± 5%，空载电流175mA ● 主板供电电压检测、主板及CPU温度检测 ● 工作温度范围：-40℃至80℃ * ● ESMARC 架构，主板外形尺寸：74mm×54mm ● 2个66芯坚固IDC三排排母（2mm间距）对称分布于模块的两侧 |
|
