如何测试工控主板的串口故障?
发布日期: 2020/12/15 17:37:50


工控主板一般采用低功耗芯片组,以节约能源,提高对环境的适应性;今天我们跟谆勤智能来学习一下如何测试工控主板串口故障:

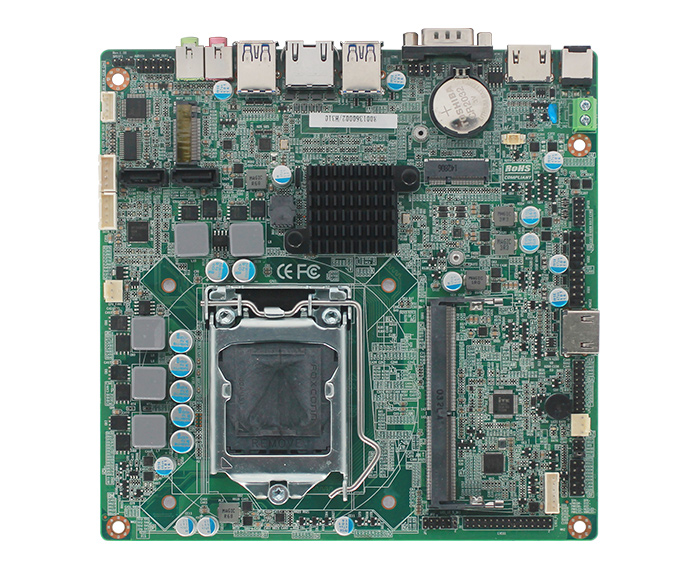

工业主板

  软件操作方法:

  一、用跳线短接待测串口的2、3针&40;D型接口的宽侧从右边或顶部数2、3脚,在引脚底部有较小标识);PC104主板。

  二、打开计算机,进入操作系统,单击开始-所有程序-附件-通信-超级终端;设置超级终端。在弹出的“连接描述”窗口之中,输入任意名称并单击“确定”。

  三、 在弹出的“连接到”窗口中,选择连接时使用的端口(即要测试的端口),点“确定”。

  四、在弹出的COM1属性窗口之中,单击还原为默认值-确定。

  五、在键盘之上输入任意字符,检查超级终端是否能显示输入的字符。如果没有回声,则要测试的串行端口断开。


  工控主板测试说明:

  默认情况之下,超级终端输入的字符不会显示在屏幕之上。这里显示的应该是要测试的端口接收到的字符。如果拆下跳线,您会发现输入字符将不再显示。

  因此,用这种方法,只要看到屏幕上有回显字符,即说明嵌入式主板串口收发功能正常!如果没有当然就说明串口有问题。
